专利号：201821808813.3

发明名称：一种凹凸极磁悬浮轮毂电机

申请日：20181105

专利权人：河南科技大学

技术领域：

本申请是关于一种结构简单的磁悬浮轮毂电机，涉及电机技术、磁悬浮技术及新能源汽车技术领域。

解决技术问题：

为了解决现有技术中的轮毂电机结构复杂的问题，本实用新型提出了一种凹凸极磁悬浮轮毂电机，本实用新型结构简单，将悬浮组件与驱动组件集成在一起，大大的节约了空间

技术功效：

本实用新型所带来的有益效果为：本实用新型通过在定子轴外侧设置多组绕组，并且使该多组绕组中的相互间隔的绕组彼此连接短路导通，再在定子组件的外侧设置多块永磁铁组成的永磁转子组件；将定子轴外侧设置的多组绕组中通以相位差为120度的三相电，使定子轴外侧设置的多组绕组中的任意组均对永磁转子组件产生周期交替变化的纵向的悬浮力和旋转驱动力，使永磁转子组件悬浮并绕定子轴的轴线旋转。在永磁转子组件外圆周面上设置轮胎组件构成磁悬浮电机。本实用新型结构简单，通过将对永磁转子组件的悬浮绕组以及驱动绕组均设置在定子轴外侧，结构简单，成本降低，便于推广轮毂电机。

应用领域：控制机械能、用磁吸力或推力的保持装置、带有静止电枢和旋转磁体的同步电动机、绕组导体的形状/式样/结构

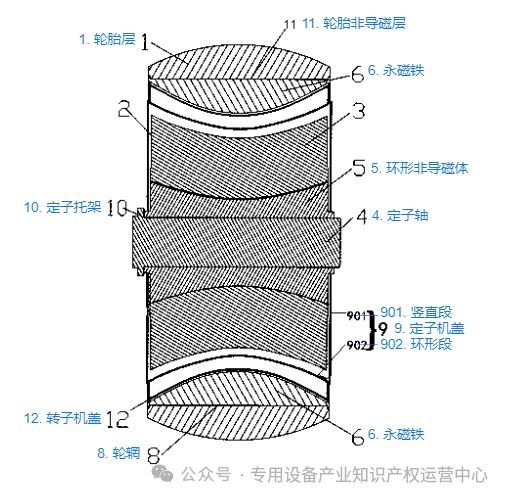

专利示意图：
