专利号：201821941018.1

发明名称：一种混合动力拖拉机无级变速器

申请日：20181123

专利权人：河南科技大学

技术领域：本实用新型涉及传动设备领域，具体的说是一种混合动力拖拉机无级变速器。

解决技术问题：目前混合动力拖拉机上的动力耦合装置主要采用一对固定速比的啮合齿轮副或单行星排齿轮，这两种结构存在速比范围小，变速不变矩的问题，因此还需要加装多挡变速器，使传动结构不太紧凑

技术功效：本实用新型在满足拖拉机各种作业工况所需的牵引力、牵引功率和牵引速度的同时，可实现多段连续无级变速，同时可以实现两种不同的混合动力模式，以及负载驻车、制动能量回收、停车充电等特殊工作模式，满足拖拉机复杂工况的要求。变速范围宽，传动效率高，能实现拖拉机良好的燃油经济性和环保性，节能高效，同时可以使用功率较小的电动发电机实现多段无级变速，从而减小电动机的体积，使得传动结构更加紧凑。

应用领域：气压力动力装置通用动力装置的多个不同原动机的布置

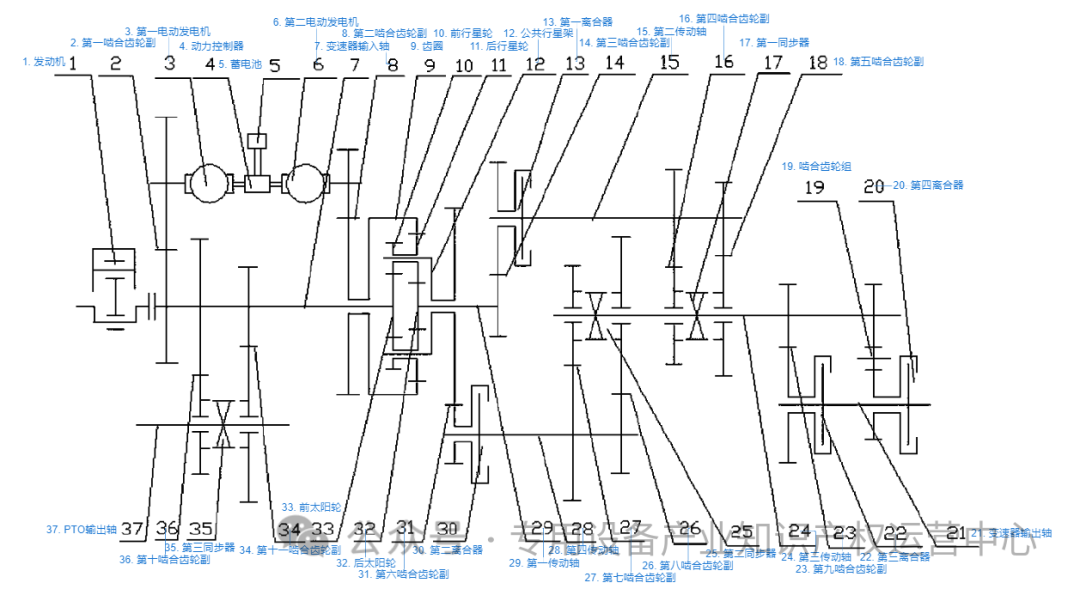

专利示意图：
