发明名称：尾气后处理装置、SCR前排气温度控制系统及其控制方法

申请日：20190418

专利权人：河南科技大学

技术领域：本发明涉及内燃机尾气后处理技术领域，具体涉及一种尾气后处理装置、SCR前排气温度控制系统及其控制方法。

解决技术问题：本发明的目的在于提供一种SCR前排气温度控制系统，以解决现有技术中的SCR前排气温度控制系统较为复杂、成本较高的技术问题；本发明的目的还在于提供一种尾气后处理装置，以解决现有技术中尾气后处理装置结构较为复杂、成本较高的技术问题；本发明的目的又在于提供一种能够有效控制SCR前排气温度的控制方法

技术功效：尿素供给控制阀：设置在尿素泵与尿素储存装置之间；控制器，与尿素供给控制阀控制连接，接收温度传感器信号并根据信号控制尿素供给控制阀选择尿素储存装置的尿素存放腔室与尿素泵连通；与尿素泵控制连接以控制尿素溶液喷射量。

有益效果：本发明提供的尾气处理装置在使用时，在非热再生用尿素存放腔室中存放非DPF热再生时使用的尿素溶液，在热再生用尿素存放腔室中存放DPF热再生时使用的尿素溶液。这样一来，在DPF热再生时，通过尿素泵将浓度较低的用于DPF热再生时的尿素溶液抽至尿素喷射器中，由尿素喷射器喷入降温通道，通过溶液中水的汽化吸热特点，来对进入SCR前排放的尾气进行降温，控制器则控制尿素溶液喷射量，使喷射出的尿素溶液量满足降温需求，并对尾气进行还原处理；在非DPF热再生时，通过尿素泵将浓度较高的用于非DPF热再生时的尿素溶液抽至尿素喷射器中，再由尿素喷射器喷入降温通道进入SCR内，以对尾气进行还原处理。本发明提供的SCR前排气温度控制系统通过利用不同浓度的尿素溶液，既能对DPF热再生时对排放的尾气降温以使SCR催化剂能工作在其使用温度范围下，同时又不影响非DPF热再生时的尾气后处理的正常工作，且不加装额外的冷却水系统，大大简化了尾气处理装置的结构，降低了尾气后处理装置的加工成本。

进一步地，所述热再生用尿素存放腔室设有至少两个且各热再生用尿素存放腔室用于存放不同浓度的尿素溶液。

有益效果：实际使用时能够提供至少两种不同浓度的用于DPF热再生时的尿素溶液，根据实际条件选择合适浓度的尿素溶液。

进一步地，尿素供给控制阀具有与各尿素存放腔室连通的进液接口，与尿素泵连通的出液接口，控制器通过控制尿素供给控制阀的出液接口与相应的进液接口连通实现尿素储存装置的尿素存放腔室的选择。

有益效果：通过一个尿素供给控制阀同时连通各个尿素存放腔室，结构简单，使用时，仅需通过控制器控制尿素供给控制阀的某些进液接口的开启或关闭即可选择不同浓度的尿素溶液，无需额外设置多个尿素供给控制阀分别单独与各个尿素存放腔室连通，节省成本。

有益效果：仅通过在DPF热再生时和非DPF热再生两种情况下，对DPF和SCR之间的降温通道内喷入相应不同浓度的热再生用尿素溶液和非热再生用尿素溶液，便能控制SCR前排气温度，进而使SCR催化剂工作在其合适的温度范围下，无需加装额外的降温装置，方法简单，同时节省成本。

进一步地，所述SCR前排气温度控制方法还包括在喷入热再生用尿素溶液之前对热再生用尿素溶液进行预热的步骤。

有益效果：对热再生用尿素溶液进行预热，使其在喷入降温通道中时能够快速蒸发汽化，迅速达到降温效果。

应用领域：内燃活塞发动机、排气装置、消音装置、排气处理装置的电控、排气处理装置的诊断装置

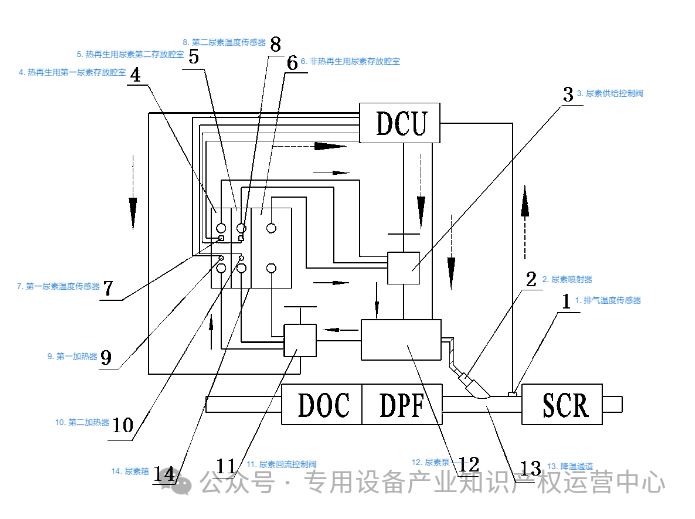

专利示意图：
