专利号：2020206034784

专利名称：一种对轴承反识别热源温度进行试验验证的试验机

申请日：2020-04-21

专利权人：河南科技大学

技术领域：本实用新型属于轴承温度测试领域，具体涉及一种对轴承反识别热源温度进行试验验证的试验机。

解决技术问题：滚动轴承在高速运转过程中的发热直接影响着轴承和机器设备的性能及寿命。滚动轴承的转速越高，则轴承摩擦发热越严重，如果轴承中的热量不能及时有效的散发出去，则轴承温度将会不断提高。过高的温度将会导致轴承滚道或钢球表面烧伤，降低使用寿命，有时甚至使轴承中零件胶合，破坏轴承。机器设备在高速运转时轴承的破坏可能导致整个机器的破坏，甚至造成事故，损坏人身或财产，后果十分严重。

滚动轴承在高速运转过程中，其发热源主要是内部滚动体和轴承内圈及外圈之间的摩擦，尤其是滚动体和轴承外圈之间的发热尤甚。因此，要想获知轴承内部的热源温度，最佳的途径是对轴承内部滚动体和滚道接触区域进行测温，但是，因为该部分位于轴承内部，轴承两端具有密封圈等结构，无法对其直接测量温度，所以轴承热源温度的获得就成为轴承测温的一个难题。

为此，有人提出利用温度反识别方法对轴承热源温度进行理论计算，其过程是：根据所构建的轴承热网络模型得到轴承外圈外表面理论计算温度后，结合轴承外圈外表面的检测温度构建以轴承热源温度为目标函数的反演模型，并对该反演模型进行求解，得到轴承反识别热源温度，并以该轴承反识别热源温度作为该轴承内部的热源温度。但是，该方法仅仅是一种理论计算，实际中轴承的温度受多种因素影响，此种方法计算出来的温度可靠性并没有得到试验验证，因此需要给出一种试验装置来对该方法的结果进行验证。

技术功效：本实用新型给出一种试验验证的装置，可以直接测量轴承模拟装置中滚动体和静盘(相当于轴承外圈)滚道之间接触区域的温度，该温度一般是轴承的热源温度，并以此为基础，和计算所得的轴承反识别热源温度进行对比分析，以验证轴承反识别热源温度的可靠性，如果可靠性符合要求，就可利用温度反识别方法计算出轴承的热源温度，有利于温度反识别方法在轴承热源温度上的应用。

本实用新型中一级传动和驱动装置连接，采用带传动，可以缓冲吸震，使得传动更加平稳；二级传动通过传动轴和动盘连接，二级传动采用齿轮传动，传动效率高、稳定可靠。

本实用新型中驱动装置采用变频调速电机，可以模拟轴承的不同转速，便于对轴承不同转速下发热情况进行试验。

应用领域：辐射高温测定法、机械轴承测试

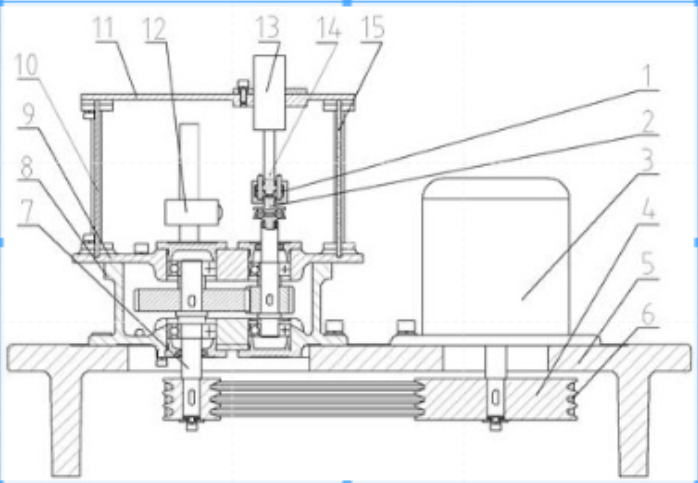

专利示意图：
