专利号：2020202236293

专利名称：一种用于加工轴承套圈的上下料机构

申请日：20200228

专利权人：河南科技大学

技术领域：本实用新型涉及轴承加工技术领域，具体为一种用于加工轴承套圈的上下料机构，具有简单高效的特点。

解决技术问题：轴承套圈加工是以大批量为特征的，因此轴承套圈所要求的各项精度以及加工效率是非常重要的指标，其中上下料的辅助时间是可以考虑缩短来提高效率的，因此我们有必要去对上下料及进给系统进行研究。

目前的套圈上下料机构都存在一定的局限性，料仓式、料斗式上下料机构需要套圈尺寸与机构滑槽尺寸大致接近，否则套圈下落时不平稳、冲击大，甚至产生移位，送料挡块等送料机件可能过早地损坏，并且需要一定的振动敲击使套圈下落顺利。机械臂式上下料机构结构虽然定位准确、精度高冲击小，但结构复杂、价格昂贵、维修困难。

技术功效：本实用新型的目的是提供一种用于加工轴承套圈的上下料机构，对上下料形状结构进行改进，使得轴承套圈和上下料机构之间接触面积减小，从而减少轴承套圈运动过程中的摩擦，同时又可以使轴承套圈和上下料机构动作同步进行，达到提高效率的目的，而且本实用新型的上下料机构装置简单，且与控制系统有效结合，便于实现自动化。

本实用新型在传统上下料机构中通过改进结构，采用扇形摆臂Ⅰ和扇形摆臂Ⅱ两个大小扇形摆臂联动，同时面积较大的扇形摆臂Ⅰ背面开设环形槽，顶部采用耐磨材料可有效降低轴承套圈和轨道之间的摩擦。机床本身的扇形轨道顶端设计有微型凸台，可有效防止轴承套圈下落时偏离加工中心。本实用新型使用超越离合器控制传动轴，实现扇形摆臂Ⅰ和扇形摆臂Ⅱ同轴异速效果，从而精确控制扇形摆臂Ⅰ和扇形摆臂Ⅱ之间的夹角，实现套圈的抓取以及顺次完成上料、下料的全过程，达到提高效率的目的。

本实用新型的轴承套圈上下料机构在满足结构紧凑的高效率机械对轴承套圈加工高速、低磨损要求的同时，还具有装配简单的特点，在装配时，先将扇形摆臂Ⅰ和扇形摆臂Ⅱ套合在一起装入传动轴上，然后将上、下料道装入机床相应位置即可完成机构的装配，在未加工时扇形摆臂Ⅰ可停止在上料道下端，防止轴承套圈下落，提高机构的精确性。

应用领域：金属加工

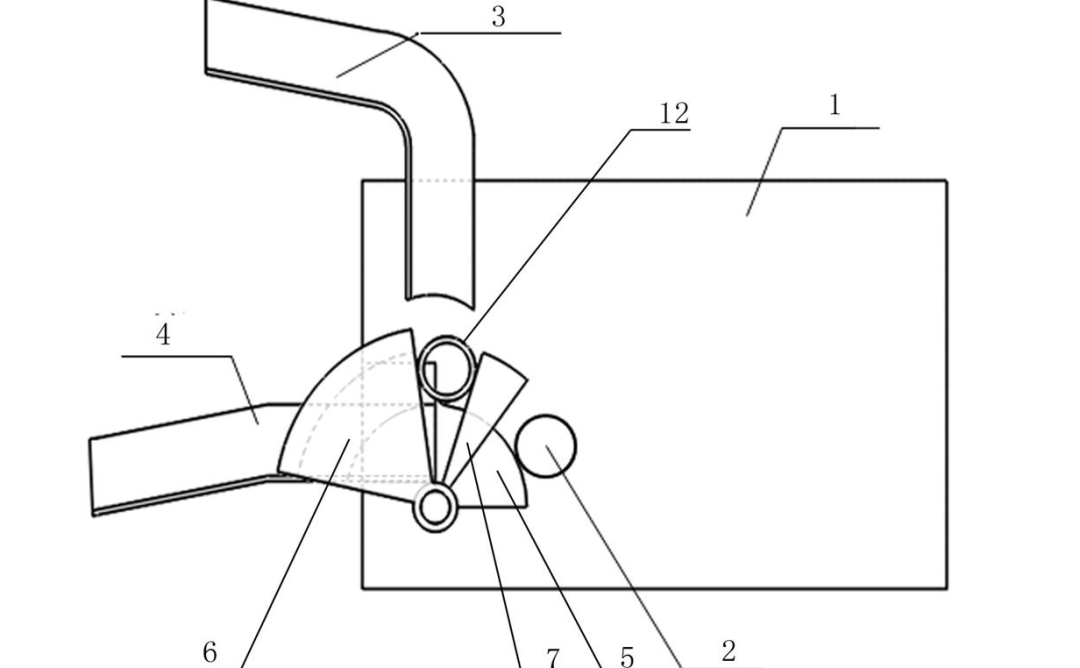

专利示意图：
