专利号：2020200757188

专利名称：一种电动拖拉机用电气零部件的辐射发射测试系统

申请日：20200114

专利权人：河南科技大学

技术领域：本实用新型属于电磁兼容测试领域，具体涉及一种电动拖拉机用电气零部件的辐射发射测试系统。

解决技术问题：

电磁兼容性EMC一般指电气及电子设备在共同的电磁环境中能执行各自功能的共存状态，即要求在同一电磁环境中的上述设备都能正常工作又互不干扰，达到兼容状态。它包含两方面的含义，一方面是设备不会由于受到处于同一电磁环境中其他设备的电磁发射导致或受到不允许的降级；另一方面也不会使同一电磁环境中其他设备因受其电磁发射而导致或遭受不允许的降级。

目前国内的电动拖拉机的电磁兼容还在初期阶段，而且国际标准和国内标准中还没有对电动拖拉机用电气零部件的辐射发射测试系统提出明确的试验方法和指标要求，许多的整车场对于电磁兼容性能没有规范的试验和应对措施，因此急需规范的测试设备和正确的测试方法，来进行电磁兼容的测试，提高电动拖拉机的品质。

技术功效：

本实用新型提供一种电动拖拉机用电气零部件的辐射发射测试系统，该测试系统包括电波暗室和操作室，包括电波暗室和位于电波暗室一侧的操作室，设置在电波暗室外的模拟器监测系统通过第一壁板接收器对负载模拟器进行控制并提供合适的模拟负载，50Ω负载人工网络向负载模拟器提供稳定的插入阻抗，同时，电源经电压变换器后向负载模拟器提供合适的电压，被测电气零部件在相应的模拟负载下辐射发射出信号；被测电气零部件辐射发射出的信号经天线传输至接收机；接收机接收到信号后使用限值法对数据进行分析，并对不同频率下的辐射发射情况进行评价，其测量系统的结构简单、电磁屏蔽效果好，适合大范围推广使用。

应用领域：测量电

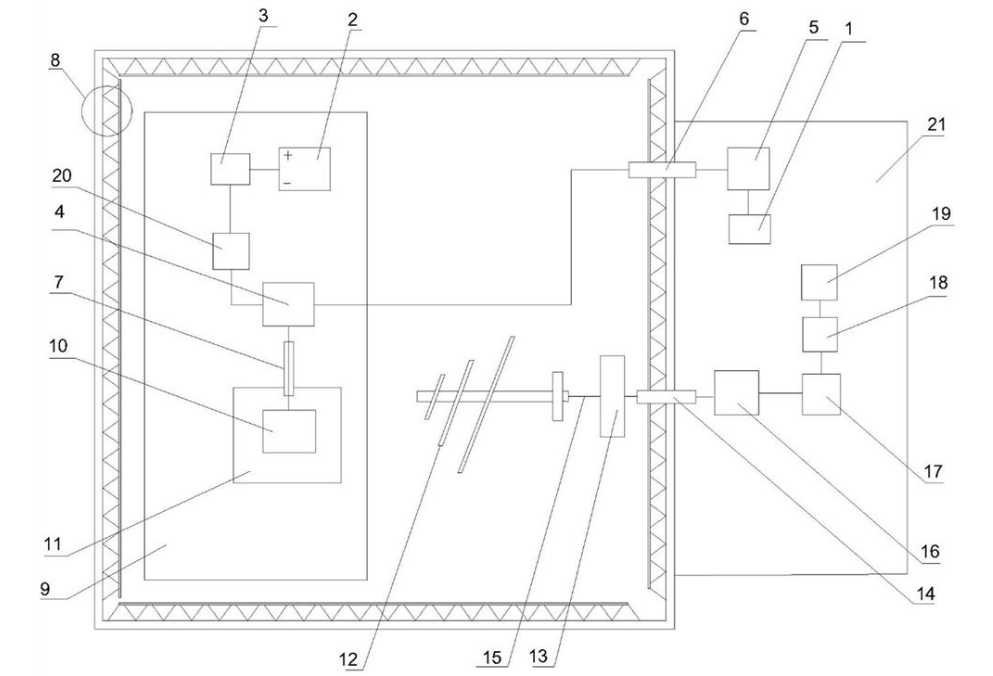

专利示意图：
