专利号：

2020200744385

专利名称：

一种适用于拖拉机的混合动力双离合器自动变速器

申请日：

20200114

专利权人：

河南科技大学

技术领域：

本实用新型属于拖拉机技术领域，涉及一种适用于拖拉机的混合动力双离合器自动变速器。

解决技术问题：

目前，自动变速器的技术发展非常迅速，特别是双离合器自动变速器拥有非常好的发展势头，它的技术已经比较成熟，能够较好地解决换挡动力传输中断的问题，近年来的应用也愈来愈广泛。

对于一种应用在大中马力拖拉机上的双离合器自动变速器，包括用于连接动力源的主输入轴、与主输入轴传动连接的双离合器、中间轴和主输出轴，双离合器包括与主输入轴同轴传动连接的输入端、奇数挡传动轴、偶数挡传动轴及用于选择输入端与奇数挡传动轴或偶数挡传动轴传动连接的离合机构。所述奇数挡传动轴和偶数挡传动轴与中间轴的对应段之间均设有对应的奇、偶挡齿轮组和对应的奇、偶挡同步器，奇偶挡齿轮组均包括在其传递扭矩所对应的轴上空套转动装配的空套齿轮，对应的同步器动作时能够将成对的奇数挡齿轮组或偶数挡齿轮组中的一个空套齿轮与所在轴固连以传递扭矩而另一个继续保持空套。由于双离合器中的一个离合器对应奇数挡，另一个离合器对应偶数挡，当车辆挂入一个挡位时，另一个离合器及对应的下一个挡位已经通过对应的同步器处于预备状态，只要当前挡位分离就可以立刻接合下一个挡位，因此双离合器变速箱的选换挡速度非常的快，能够较好地解决动力传输中断的问题。

然而，虽然现有技术中的双离合器自动变速器能够较好地解决动力传输中断的问题，但是用在柴油发动机驱动的拖拉机上时，由于拖拉机的使用工况复杂、挡位要求较多、污染排放较大等原因，不能充分利用发动机的功率，造成严重的能源浪费和尾气排放。混合动力系统拖拉机增加了电机，可以优化发动机的工作区域，提高能量利用率，是实现拖拉机节能和环保的有效方法。

技术功效：

本实用新型的目的在于提供了一种适用于拖拉机的混合动力双离合器自动变速器，通过混合动力双离合器自动变速器机械传动和电机的匹配工作，增加了三种驱动作业模式，优化了发动机的工作区域，提高了能量的利用效率，能够实现拖拉机节能和环保作业的目标。

应用领域：

气压力动力装置

齿轮传动装置

通用动力装置的多个不同原动机的布置

数据处理管理

控制装置

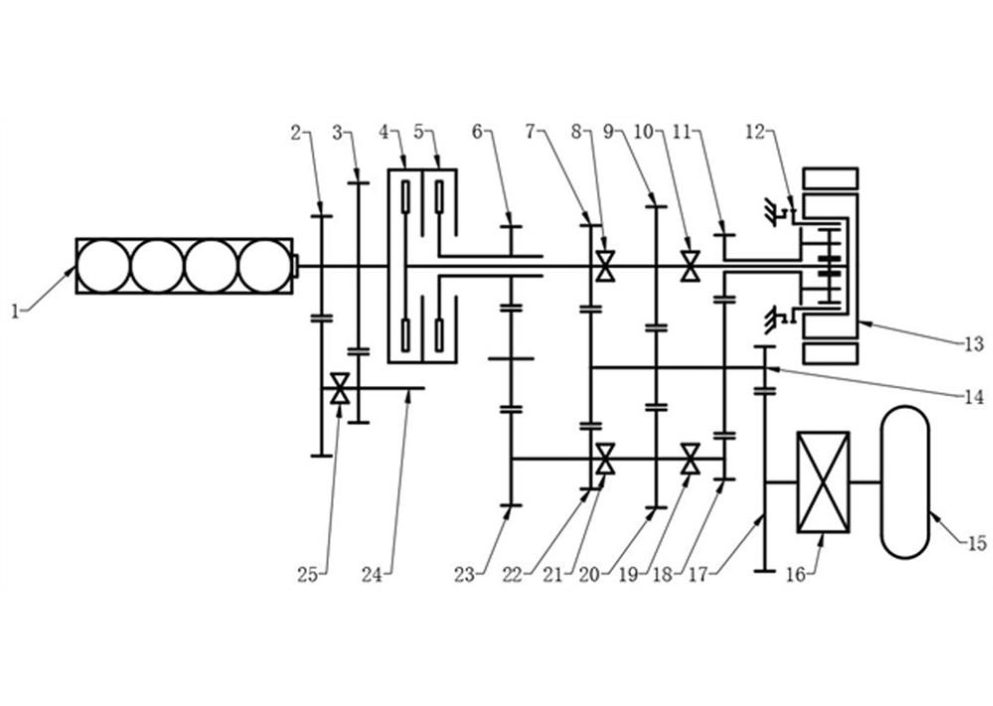

专利示意图：
