专利号：

2014207409471

专利名称：

一种低地板轨道车辆整体起吊装置

申请日：

20141201

专利权人：

中车青岛四方机车车辆股份有限公司

技术领域：

本实用新型涉及一种起吊装置，特别涉及一种低地板轨道车辆整体起吊装置，属于轨道车辆制造技术领域。

解决技术问题：

为了实现轨道车辆整体吊运，在起吊车体的时候需要同时将转向架吊起，现有的低地板车辆，一般在构架上设置起吊座，在起吊时，利用吊具将车体与构架上的起吊座连接在一起，同时，通过设置在构架与轴箱体之间的起吊装置，将轴箱体一并吊起。

如专利号为201220630415.3的中国专利“一种具有保护装置的城轨车辆转向架整体起吊装置”中公开了一种整体起吊装置，包括上端与摇枕固定连接的起吊杆，在构架上安装起吊座，起吊杆下端具有位于起吊座下方的外凸部，该外凸部与起吊座外端之间设有一起吊固定板，起吊固定板具有起吊杆安装槽，起吊杆的下部穿过该起吊杆安装槽并由装在起吊固定板上的起吊卡板限制该起吊杆沿纵向Y方向移动，进而将转向架整体起吊。该装置需要在摇枕和构架上焊接专门的安装座且需要临时组装，连接紧固件较多，而且仅在起吊工况下使用，还单独占用较大的空间，由于低地板轨道车辆车下空间紧张，该装置的安装使用受到较大的限制。

技术功效：

应用领域：

转向架

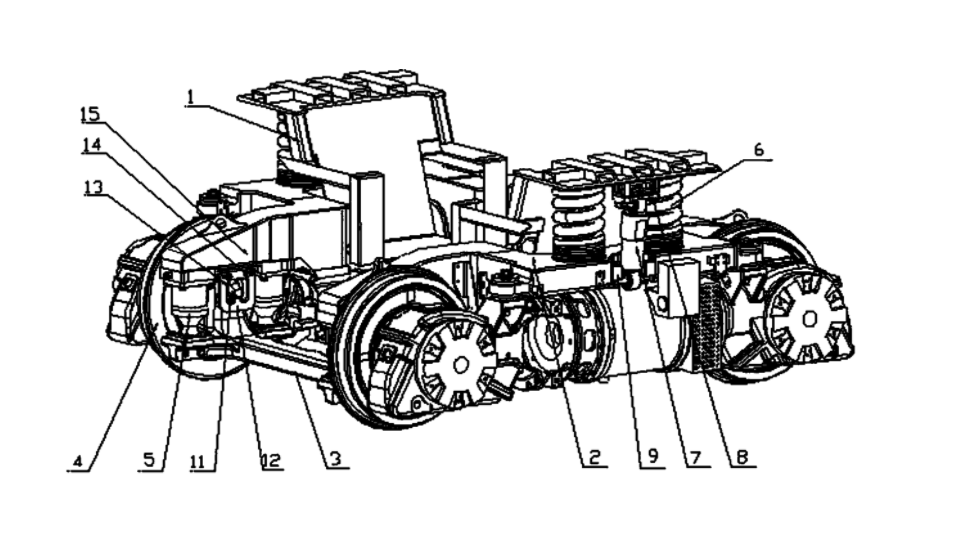

专利示意图：
