专利号：

2019221246635

本实用新型的目的在于提供一种扩盘桩的钢筋笼，以解决现有技术中扩盘桩的钢筋笼结构复杂、对承力盘的结构加强作用有限的问题；本实用新型的目的还在于提供一种使用上述扩盘桩钢筋笼的扩盘桩，解决钢筋笼结构复杂、制造不便的问题，同时解决承力盘的结构强度有限而容易造成承力盘的上半部与桩体连接部位开裂的问题。

为实现上述目的，本实用新型的扩盘桩的钢筋笼的技术方案是：

扩盘桩的钢筋笼包括主筋和箍筋，主筋沿竖直方向延伸，箍筋为环形且与各主筋固定，扩盘桩的钢筋笼还包括承力盘钢筋，承力盘钢筋由竖向固定段和承力盘段组成；

竖向固定段，焊接固定在相应的箍筋上；

承力盘段，与钢筋笼用于形成承力盘的位置对应，沿钢筋笼径向外扩，用于成型扩盘桩的承力盘。

有益效果：本实用新型的钢筋笼设置承力盘钢筋来提高成型后的承力盘的结构强度，通过承力盘钢筋的承力盘段沿钢筋笼的径向外扩，与钢筋笼用于形成承力盘的位置对应，使成型承力盘的位置较现有技术增加了加强钢筋，从而提高了承力盘的结构强度；同时竖向固定段焊接固定在箍筋上，保证承力盘钢筋与钢筋笼主体的可靠连接，保证连接强度，整体结构简单，能够提高承力盘的抗剪切性能，克服承力盘与桩体交界处容易断裂的缺陷。

进一步地，承力盘钢筋的竖向固定段与两道以上箍筋同时焊接固定。

有益效果：竖向固定段通过与两道以上的箍筋同时焊接，来保证钢筋笼的整体结构强度。

进一步地，承力盘钢筋的竖向固定段远离承力盘段的一端与主筋的对应端平齐。

有益效果：使整个钢筋笼的形状规整，保证钢筋笼各处受力均衡，提高施工的便捷性。

进一步地，所述箍筋包括内箍筋和外箍筋；

内箍筋，设置在钢筋笼的用于形成承力盘的位置，连接在主筋的内侧；

外箍筋，设置在钢筋笼的用于形成承力盘的位置以外，连接在主筋的外侧；

所述承力盘钢筋的竖向固定段和承力盘段是由一根钢筋折弯形成，在承力盘段与竖向固定段呈直线状态时，所述承力盘段的末端位于与靠近承力盘段的末端的内箍筋的上方或径向外侧。

有益效果：承力盘段的末端位于与靠近承力盘段的末端的内箍筋的上方或径向外侧，一方面保证承力盘钢筋与钢筋笼主体之间的连接强度，另一方面能够满足承力盘段的径向外扩的要求，保证承力盘的结构强度，也能避免在承力盘段外扩时对该内箍筋施力而使其破坏。

进一步地，所述竖向固定段位于内箍筋与外箍筋之间。

有益效果：能够在内侧和外侧保证承力盘钢筋与箍筋之间的连接强度，为承力盘提供更好的抗剪切能力。

进一步地，所述承力盘钢筋设置在所述钢筋笼的上部。

有益效果：更容易避免承力盘上部与桩体交界处容易断裂现象的发生。

本实用新型提供的扩盘桩的技术方案是：

扩盘桩包括钢筋笼和浇注在钢筋笼上的桩体，钢筋笼包括主筋和箍筋，主筋沿竖直方向延伸，箍筋为环形且与各主筋固定，扩盘桩的钢筋笼还包括承力盘钢筋，承力盘钢筋由竖向固定段和承力盘段组成；

竖向固定段，焊接固定在相应的箍筋上；

承力盘段，与钢筋笼用于形成承力盘的位置对应，沿钢筋笼径向外扩，用于成型扩盘桩的承力盘。

有益效果：扩盘桩的钢筋笼设置承力盘钢筋来提高成型后的承力盘的结构强度，通过承力盘钢筋的承力盘段沿钢筋笼的径向外扩，与钢筋笼用于形成承力盘的位置对应，使成型承力盘的位置较现有技术增加了加强钢筋，从而提高了承力盘的结构强度；同时竖向固定段焊接固定在箍筋上，保证承力盘钢筋与钢筋笼主体的可靠连接，保证连接强度，整体结构简单，制造方便，能够提高承力盘的抗剪切性能，克服承力盘上部与桩体交界处容易断裂的缺陷，保证了扩盘桩的抗拔性能。

进一步地，承力盘钢筋的竖向固定段与两道以上箍筋同时焊接固定。

有益效果：竖向固定段通过与两道以上的箍筋同时焊接，来保证钢筋笼的整体结构强度。

进一步地，承力盘钢筋的竖向固定段远离承力盘段的一端与主筋的对应端平齐。

有益效果：使整个钢筋笼的形状规整，保证钢筋笼各处受力均衡，提高施工的便捷性。

进一步地，所述箍筋包括内箍筋和外箍筋；

内箍筋，设置在钢筋笼的用于形成承力盘的位置，连接在主筋的内侧；

外箍筋，设置在钢筋笼的用于形成承力盘的位置以外，连接在主筋的外侧；

所述承力盘钢筋的竖向固定段和承力盘段是由一根钢筋折弯形成，在承力盘段与竖向固定段呈直线状态时，所述承力盘段的末端位于与靠近承力盘段的末端的内箍筋的上方或径向外侧。

有益效果：承力盘段的末端位于与靠近承力盘段的末端的内箍筋的上方或径向外侧，一方面保证承力盘钢筋与钢筋笼主体之间的连接强度，另一方面能够满足承力盘段的径向外扩的要求，保证承力盘的结构强度，也能避免在承力盘段外扩时对该内箍筋施力而使其破坏。

进一步地，所述竖向固定段位于内箍筋与外箍筋之间。

有益效果：能够在内侧和外侧保证承力盘钢筋与箍筋之间的连接强度，为承力盘提供更好的抗剪切能力。

进一步地，所述承力盘钢筋设置在所述钢筋笼的上部。

有益效果：更容易避免承力盘上部与桩体交界处容易断裂现象的发生。

进一步地，扩盘桩的承力盘的截面为直角三角形，承力盘钢筋的承力盘段与直角三角形的斜边对应。

有益效果：由于承力盘钢筋的承力盘段与直角三角形的斜边对应，能够保证承力盘的结构强度，因此可以省去现有承力盘的下半部分，形成对应端端面为平面的承力盘，有利于减小承力盘的高度，减小混凝土的使用量，进而节约成本。

进一步地，承力盘钢筋的承力盘段仅设置在承力盘的上半部。

有益效果：仅在承力盘的上半部配筋便能增强承力盘的结构强度，操作方便，克服了承力盘上半部与桩身交界处易裂开的缺陷，保证扩盘桩的抗拔性能。

应用领域：保护装置 板桩墙

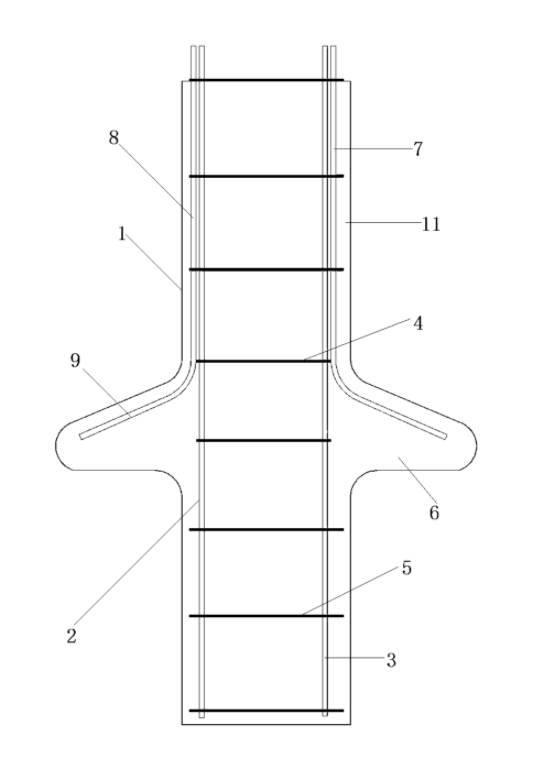

专利示意图：
