专利号：

2020206397294

为了解决现有技术中的不足，本实用新型提供一种FIR低通滤波器，能够根据需求实时改变滤波器系数，实现所需要的滤波功能，灵活性更强。

为了实现上述目的，本实用新型采用的具体方案为：一种FIR低通滤波器，设置在数据源与上位机之间，所述滤波器包括下位滤波执行机构和上位参数控制机构；所述下位滤波执行机构包括依次通信连接的输入接口、存储模块、数据运算模块和输出接口，其中输入接口与所述数据源通信连接，输出接口与所述上位机通信连接；所述上位参数控制机构包括依次通信连接的滤波参数接口、滤波器系数计算模块、滤波器系数量化模块和上位通信接口，滤波参数接口与所述上位机通信连接，滤波器系数量化模块还与滤波参数接口通信连接，上位通信接口与所述输入接口通信连接。

作为上述FIR低通滤波器的进一步优化：所述输入接口包括数据输入接口和下位通信接口，所述存储模块包括输入数据缓存子模块和滤波器系数存储子模块，数据输入接口与输入数据缓存子模块通信连接，下位通信接口与滤波器系数存储子模块和所述上位通信接口均通信连接，输入数据缓存子模块和滤波器系数存储子模块均与所述数据运算模块通信连接。

作为上述FIR低通滤波器的进一步优化：所述存储模块还包括输出数据缓存子模块，输出数据缓存子模块与所述数据运算模块和所述输出接口均通信连接。

作为上述FIR低通滤波器的进一步优化：所述上位通信接口与所述下位通信接口通过FSMC总线通信连接。

作为上述FIR低通滤波器的进一步优化：所述数据运算模块设置为快速卷积模块。

作为上述FIR低通滤波器的进一步优化：所述滤波参数接口设置为SPI接口。

作为上述FIR低通滤波器的进一步优化：所述输入接口和所述输出接口均设置为并行接口。

有益效果：本实用新型能够根据滤波要求通过运算实现设定的滤波功能，并且可以实时地进行调整，具有很强的灵活性。

应用领域：数字技术网络

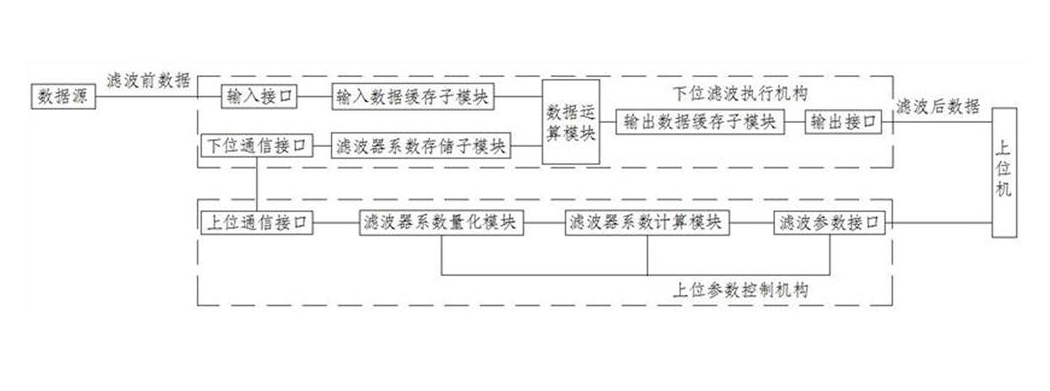

专利示意图：
