专利号：

       2019107852471

发明名称：

一种轴承碰撞实验方法及装置

申请日：

20190823

专利权人：

河南科技大学

技术领域：

发明涉及轴承碰撞实验领域，尤其涉及一种轴承碰撞实验方法及装置。

解决技术问题：

轴承是许多机械结构中不可或缺的一部分，小到玩具机械，大到高铁、航空航天，都需要轴承作为转动部件。一些轴承在运转过程中，由于工况的不同会随部件进行位移，与其它部件发生碰撞，而且往往是周期性的循环碰撞，因此，对轴承在不同转速、不同碰撞力下碰摩的失效次数进行测试和评估是十分重要的。而轴承的碰撞实验中为了切实模拟轴承工作过程中的碰撞，需要让待测轴承一边旋转一边向待碰撞的物体移动并碰撞，并且为了获得具有实际参考价值的实验结果，待测轴承的旋转速度、待测轴承所受碰撞力的大小都需要能够监控并能在一定的范围内进行调节。现有技术中缺少能够同时实现待测轴承的旋转和移动，并且还能控制转速和碰撞力的轴承碰撞实验装置，容易在碰撞实验中造成碰撞力过大，少量具备上述功能的轴承碰撞实验装置结构极其复杂，成本较高并且可靠性较低，难以满足实际使用的要求。

技术功效：

本发明中通过碰撞机构带动待测轴承向转轮运动碰撞，转轮的转速以及待测轴承与转轮接触碰撞的位置均能够控制，就能实现对待测轴承的转速进行控制，通过碰撞机构中的压力传感器在碰撞时受压，实现对碰撞力进行监控，并且通过控制器记录碰撞过程中步进电机的转动圈数，使碰撞过程在步进电机的转动圈数达到预定值后停止，就能保证碰撞力不超出预定的最大值。综上所述，本发明将待测轴承的转动巧妙转化成了转轮的旋转，克服了待测轴承难以同时进行旋转和移动的问题，通过步进电机控制丝杠旋转的圈数和速度，就能控制待测轴承向转轮运动的距离和速度，使碰撞力的大小也能够进行调节，通过压力传感器和控制器配合不仅能监测碰撞力，还能控制碰撞过程的停止时机，来保证碰撞力不超出预定的最大值，并且通过拉回块实现了待测轴承的往复运动方便连续进行碰撞实验，因此，本发明能够模拟出轴承碰撞的过程并对碰撞过程中的参数进行控制，结构简单成本低廉，可靠性较强，能够满足对各种轴承进行碰撞实验的实际要求。

应用领域：

机器轴承测试、冲击测试

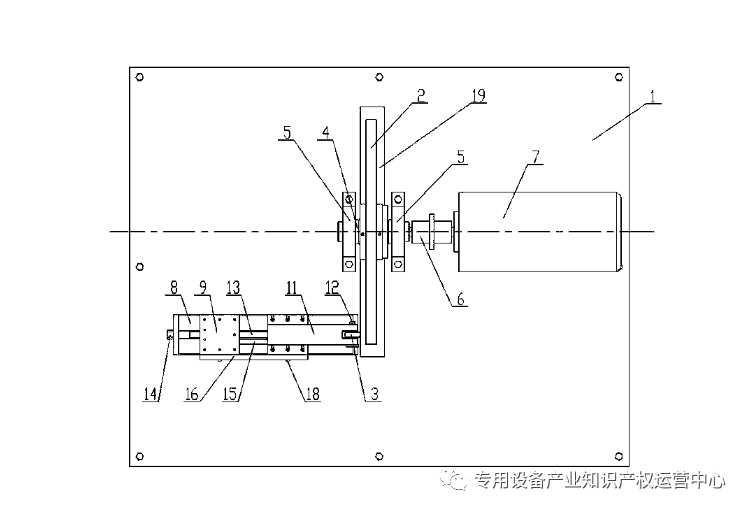

专利示意图：
