专利号：2019214725194
专利名称：螺旋锥齿轮加工机床
申请日：2019-08-23
专利权人：河南科技大学
技术领域：本实用新型涉及螺旋锥齿轮加工机床。
解决技术问题：
螺旋锥齿轮是齿轮中比较复杂的一种齿轮，螺旋锥齿轮按可分为圆弧减缩齿和摆线等高齿锥齿轮两种，目前应用的加工设备主要有机械式和数控式加工机床，这两类加工机床都是在一台机床上，采用一把刀具对螺旋锥齿轮的大轮或小轮进行加工的。在现有技术中，如授权公告号为CN107175372B的中国实用新型专利公开的一种螺旋锥齿轮双工位铣齿机床，该机床上的两个X向滑台位于中间的Y向滑台的横向两侧，每个X向滑台上分别设置有一个转台，两个转台上对应设有两个工件箱，中间的Y向滑台上沿横向设置有两个Z向垂直滑台，两个Z向垂直滑台上分别设置有一个刀具箱，两个刀具箱和两个工具箱一一对应的配合使用以实现一个机床上同时加工两个螺旋锥齿轮。但是上述铣齿机床存在以下问题：一方面，由于两个横向并列设置的Z向垂直滑台的横向两侧各自设置有一个Y向滑台，四个滑台沿横向依次布置，进而造成该铣齿机床占据较大的横向空间；另一方面，在同时加工两个螺旋锥齿轮时，需要使两个刀具箱与两个工件箱能够一一对应，这就需要调整两个X向滑台与两个Z向垂直滑台分别一一对应，而这种调整四个滑台分别一一对应的传动机构较为复杂，该调整操作较为繁琐。
技术功效：
本实用新型的有益效果在于：该机床的工件箱中同时集成了M个并行延伸的工件主轴，而且M个工件主轴由工件电机带动的工件同步传动机构同步驱动，使得M个工件主轴能够同步进行运动，而且在刀具箱中同时集成了N个并行延伸的刀具主轴，N个刀具主轴由刀具电机带动的工具同步传动机构同步驱动，使得N个刀具能够同步进行运动；将M个工件主轴集成在一个工件箱中，将N个刀具主轴集成在一个刀具箱中，减少了机床上设置的工件箱与刀具箱的数量，使得该机床的整体结构更加的简单，在进行螺旋锥齿轮加工时，直接调整工件箱与刀具箱的位置，即可实现M个工件主轴与N个刀具主轴的位置对应；M个刀具主轴的依次排布方向与N个工件主轴的依次排布方向相同，N个刀具主轴的间距与M个工件主轴的间距相同，使得N个刀具主轴与M个工件主轴的一一对应布置，进而实现了对两个或三个螺旋锥齿轮的同时加工；也即本申请仅通过对一个刀具箱和一个工件箱的调整就能够同时实现对两个或三个螺旋锥齿轮分别对应的刀具主轴和工件主轴的同步调整，使得对机床的调整更加的简单方便。有益效果：更加便于对M个工件进行装夹和加工调整，实现M个工件的同步加工，保证M个工件的加工精度。有益效果：蜗杆蜗轮传动机构或同步带传动机构的整体结构紧凑，进而能够使得工件箱和机床具有更小的体积。有益效果，在加工两个工件时，工件同步传动机构采用齿轮传动机构，齿轮传动机构的传动精度高，整体结构紧凑，进而能够使得工件箱和机床具有更高的加工精度和更小的体积。有益效果：同步带传动机构的整体结构紧凑，进而能够使得刀具箱和机床具有更小的体积。有益效果：齿轮传动机构具有更好的传动精度和更加紧凑的结构，能够使刀具箱和机床具有更高的加工精度和更小的体积。有益效果：使得M个工件主轴在机床的竖直方向叠加设置，由于N个刀具主轴的分布方向与工件主轴的分布方向相同，使得N个刀具主轴同样在机床的竖直方向上叠加设置，这也就较少了机床在水平方向上的布置面积，节省了机床的占地面积。有益效果：实现了对工件主轴与刀具主轴的轴线夹角的调整。有益效果：实现了对刀具主轴与工件主轴在X向与Z向的相对位置的调整。
应用领域：切齿机、轮齿

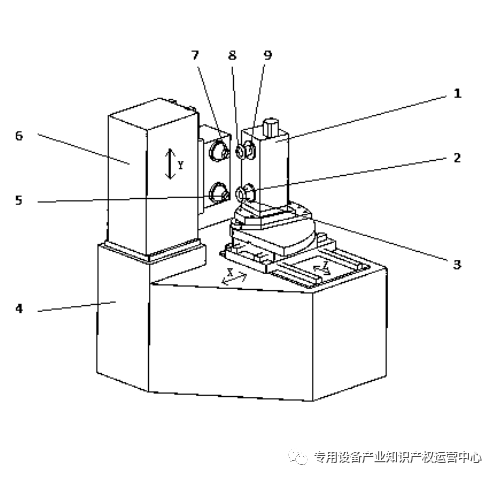

专利示意图：
