专利号：

2019101028755

发明名称：

一种整体式轻量化齿轮轴及其制造工艺

申请日：

20190201

专利权人：

河南科技大学

技术领域：

本发明涉及机械加工技术领域，具体的说是一种整体式轻量化齿轮轴及其制造工艺。

解决技术问题：

现有技术生产效率低，成本高，金属流线被切断，性能无法保证

技术功效：

1、本发明的一种整体式轻量化齿轮轴，将轴和齿轮合成一个整体，解决了传动轴的直径与齿轮的齿根圆比较接近时分开制造齿轮强度不足的问题，同时据扭转力学原理可知齿轮轴芯部材料所受扭矩为零，将齿轮轴进行轻量化设计做成空心轴，在满足所需的强度要求下，降低了齿轮轴的质量，大大提高了材料的利用率，同时，由于质量较轻，与相同作用齿轮轴相比，在传递扭矩时可以降低油耗，在变速箱里啮合传动时振动较小，降低了工作噪音，顺应国家能源发展战略，提高了工作效率，降低了能源消耗。将齿轮轴设计成具有不同直径的五段，可以将做回转运动的零件安装在各轴段，攻克了轴段太长不利于上滚齿机加工难点，解决了支撑太长导致轴要加粗而增加机械强度问题。

2、本发明的制备工艺，采用冷挤压的方式成形所需形状，成形方法集中，均是在高速多工位压力机上瞬间高速完成，取代了传统的切削加工，生产效率高，大大的缩短了生产周期。

3、本发明的制备工艺通过模具挤压的方式成型所需的结构，在能够保证齿轮轴结构和功能性作用的前提下，采用了轻量化技术，整个过程基本不存在材料磨削损耗，提高了材料利用率，降低了原料和能源的消耗，降低了生产成本。

4、本发明通过冷挤压轻量化工艺制备得到的成品齿轮轴具有一定的流线，挤压成型技术还使得金属材料的晶粒组织更为致密，从而提高了成品齿轮轴的抗冲击性能，提高了其硬度、强度和韧性，使其具有优异的力学性能，产品的使用寿命也得到大大提高，成品齿轮轴精度较高，质量好。

应用领域：

轴、便携式提升装置、带有齿的元件

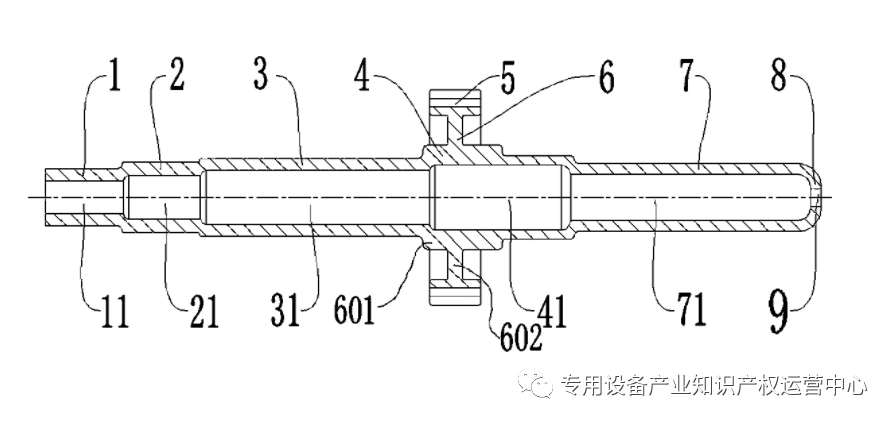

专利示意图：
