专利号：

2019201755492

发明名称：

滚动轴承环间喷射润滑装置

申请日：

20190331

专利权人：

河南科技大学

技术领域：

本实用新型涉及轴承喷射润滑领域，尤其涉及一种滚动轴承环间喷射润滑装置。

解决技术问题：

本实用新型的目的在于提供一种滚动轴承环间喷射润滑装置，以解决现有技术中滚动轴承环间喷射润滑装置的喷头的角度调整范围有限而无法对轴承进行有效的润滑和散热导致滚动轴承工作性能差的技术问题

技术功效：

本实用新型的有益效果在于：该滚动轴承环间喷射润滑装置的喷头可绕相互垂直的第一转动轴线和第二转动轴线进行摆动，且喷射润滑装置对应地具有调节喷头使喷头绕第一转动轴线摆动的第一角度调节机构和调节喷头使喷头绕第二转动轴线摆动的第二角度调节机构，因此，当控制器对第一角度调节机构进行控制时，能够使得喷头绕第一转动轴线摆动，当控制器对第二角度调节机构进行控制时，能够使得喷头绕第二转动轴线摆动，实现喷头在两个方位上进行摆动，增大了喷头角度的空间调整范围，使得控制器可以根据监测仪器所测得的数据对第一角度调节机构、第二角度调节机构进行控制以能够更大范围地调节喷头相对于轴承内、外圈的角度及位置，进而可以大范围地调节从喷头喷出的润滑油进入滚动轴承的入射角度，使得喷头喷出的润滑油具有较好的穿透量从而能够更加有效地进入滚动轴承的内、外圈环间，对滚动轴承腔内进行充分的润滑，确保滚动轴承具有稳定的工作状态，增加其使用寿命。

进一步地，所述喷射润滑装置还包括用于驱动喷头移动以调整喷头相对于滚动轴承的径向位置的位移调节机构。

有益效果为：在具有两个相互垂直的转动轴线的基础上，又设置驱动喷头移动以调整喷头相对于滚动轴承的径向位置的位移调节机构，将摆动调节和径向移动调整相结合，进一步提高了喷头位置调整的空间范围，增加了喷头角度调整的方便性。

进一步地，所述喷射润滑装置包括喷头基座，喷头基座上绕所述第一转动轴线铰接有喷头安装件，所述喷头设于喷头安装件上，第一角度调节机构包括设于喷头基座和喷头安装件之间的扭簧以及传动连接在喷头安装件上的喷头安装件顶推结构，喷头安装件顶推结构在输出顶推动作时，能够使喷头安装件克服扭簧的弹力相对喷头基座转动，所述控制器与该喷头安装件顶推结构控制相连。

有益效果为：喷头安装在喷头安装件上，而喷头安装件又是绕第一转动轴线铰接在喷头基座上，通过第一角度调节机构带动喷头安装件绕第一转动轴线转动，从而实现喷头绕第一转动轴线的转动，整个调节过程中，避免直接对喷头直接施力，从而避免了喷头与喷头安装件之间的连接结构因额外受力而磨损，确保喷头与喷头安装件之间始终保持较高的安装精度，从而确保喷头角度调整的精度。另外，第一角度调节机构包括设于喷头基座和喷头安装件之间的扭簧以及传动连接在喷头安装件上的喷头安装件顶推结构，扭簧与喷头安装件顶推结构共同作用来对喷头安装件的角度进行调整和保持，能够消除喷头安装件与喷头基座之间的配合间隙所带来的误差，提高喷头角度调整的精度。

进一步地，所述喷头安装件顶推结构为与所述控制器控制相连的第一液压缸。

有益效果为：喷头安装件顶推结构采用第一液压缸，使得喷头安装件顶推结构能够对喷头安装件施加平稳的顶推力，确保喷头角度调整过程的运动更加平稳。

进一步地，所述喷头基座包括与定圈相对固定布置的固定部分，还包括绕所述第二转动轴线转动装配在固定部分上的铰接座，所述喷头安装件绕所述第一转动轴线铰接装配在铰接座上，第二角度调节机构包括设于固定部分和铰接座之间的扭簧和铰接座顶推结构，铰接座顶推结构在输出顶推动作时，能够使铰接座克服扭簧的弹力相对喷头基座转动，所述控制器和铰接座顶推结构控制相连。

有益效果为：在喷头安装件铰接在喷头基座上的基础上，又将喷头基座设置为由固定部分和铰接座组成的分体结构，喷头安装件铰接在铰接座上，而铰接座又绕第二转动轴线装配在固定部分上，通过铰接座顶推结构带动铰接座绕第二转动轴线转动，从而实现喷头绕第二转动轴线的转动，整个调节过程中，避免直接对喷头施力，从而避免了喷头与喷头安装件之间的连接结构因额外受力而磨损，确保喷头与喷头安装件之间始终保持较高的安装精度，从而确保喷头角度调整的精度。另外，第二角度调节机构包括设于铰接座和固定部分之间的扭簧以及传动连接在铰接座上的铰接座顶推结构，扭簧与铰接座顶推结构共同作用来对铰接座的角度进行调整和保持，能够消除铰接座与固定部分之间的配合间隙所带来的误差，提高喷头角度调整的精度。

进一步地，喷头安装件包括铰接于喷头基座上的升降螺杆，所述喷头沿升降螺杆的轴向防脱且轴向位置可调地装配在升降螺杆上，喷射润滑装置包括用于驱动所述喷头沿升降螺杆的轴向移动以调整喷头相对于滚动轴承径向位置的位移调节机构，所述位移调节机构包括螺纹装配于升降螺杆上且与喷头上部挡止配合的调节螺母，还包括套设于升降螺杆上用于向上顶推喷头的弹性件。

有益效果为：喷头沿升降螺杆的轴向防脱且轴向位置可调地装配在升降螺杆上，使得升降螺杆成为喷头进行上下位置调整时的移动轨道，提高了喷头在进行上下位置调整时能够更加平稳地运动，进一步地，位移调节机构包括设置在喷头的上部的调节螺母和下端的用于向上顶推喷头的弹性件，那么在旋拧调节螺母将其位置向上调整时，喷头下部的弹性件能够同时同步顶推喷头向上移动，实现喷头的位置的上调，而当旋拧调节螺母将其位置向下调整时，调节螺母能够同时同步地顶推喷头并使弹性件被压缩，实现喷头的位置的下调，即，调节螺母的位置的调整能够同时同步地实现喷头的位置的调整，实现了喷头的上下位置的方便调节。

应用领域：

发动机的润滑

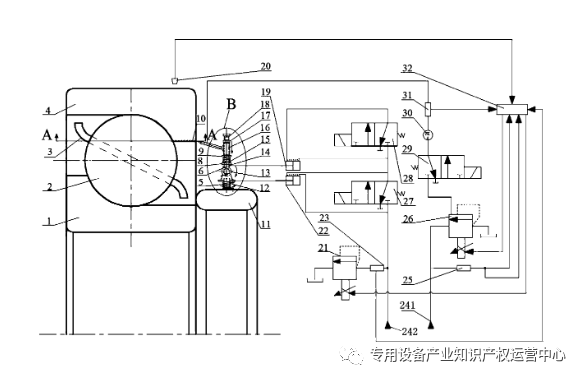

专利示意图：
